Orifice Plate Flow Meter là gì?
Đồng hồ đo lưu lượng kiểu lỗ tiết lưu (Orifice Plate Flow Meter) là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý chênh áp. Đây là một trong những phương pháp đo lưu lượng phổ biến và được ứng dụng rộng rãi trong công nghiệp nhờ kết cấu đơn giản, độ bền cao và chi phí đầu tư hợp lý.
Thiết bị sử dụng một tấm kim loại có khoét lỗ chính xác ở giữa gọi là Orifice Plate. Khi lưu chất đi qua lỗ tiết lưu này sẽ tạo ra sự chênh lệch áp suất giữa phía trước và phía sau tấm Orifice. Bộ cảm biến chênh áp sẽ ghi nhận giá trị này để tính toán lưu lượng dòng chảy thực tế.

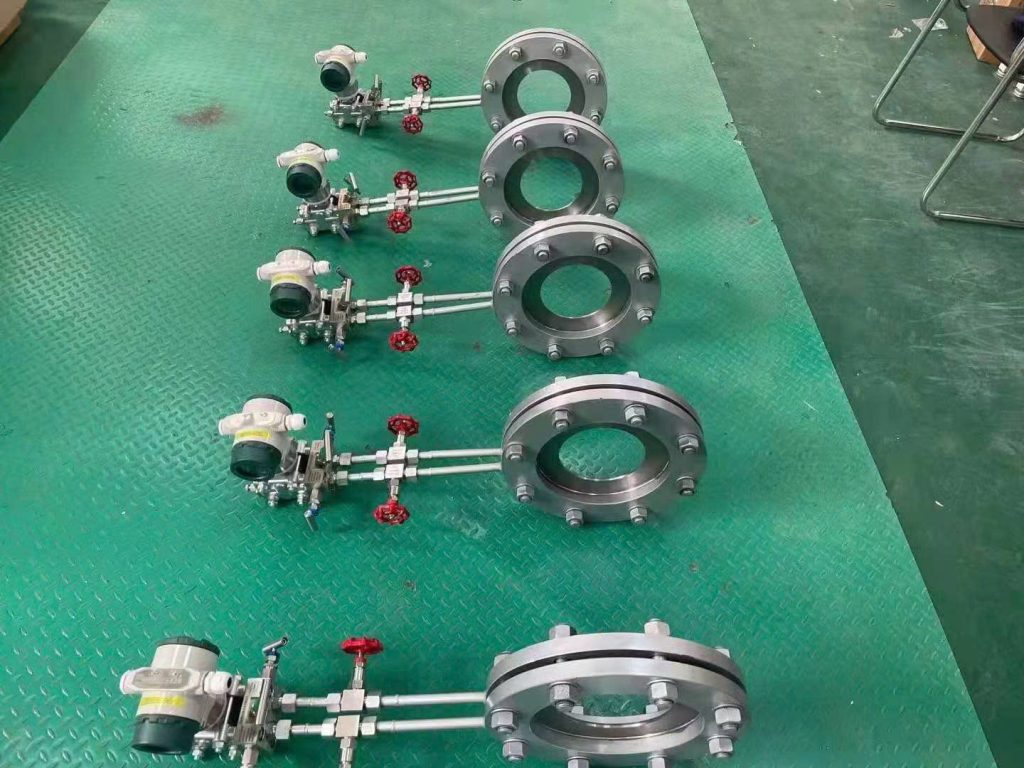

Cấu tạo của đồng hồ đo lưu lượng Orifice Plate
Một hệ thống đo lưu lượng Orifice Plate thường bao gồm:
1. Tấm Orifice Plate
Đây là bộ phận quan trọng nhất của thiết bị.
Orifice Plate là một tấm kim loại mỏng được gia công chính xác với một lỗ tròn ở giữa để tạo điểm thắt dòng chảy. Khi lưu chất đi qua lỗ này sẽ tạo ra sự chênh lệch áp suất trước và sau tấm Orifice.
Vật liệu chế tạo phổ biến:
- Inox 304
- Inox 316
- Thép carbon
- Hợp kim chịu nhiệt
Các dạng Orifice thường dùng:
- Concentric Orifice
- Eccentric Orifice
- Segmental Orifice
2. Mặt bích lắp đặt
Tấm Orifice được lắp giữa hai mặt bích của đường ống nhằm cố định vị trí và tạo độ kín cho hệ thống.
Mặt bích thường có:
- Lỗ lấy áp
- Gioăng làm kín
- Bulong siết cố định
Việc lắp đặt đúng tiêu chuẩn giúp đảm bảo độ chính xác khi đo lưu lượng.
3. Bộ cảm biến chênh áp (DP Transmitter)
Bộ cảm biến chênh áp có nhiệm vụ đo độ chênh áp giữa phía trước và phía sau Orifice Plate.
Sau khi đo, transmitter sẽ chuyển đổi tín hiệu chênh áp thành tín hiệu điện để tính toán lưu lượng.
Tín hiệu đầu ra phổ biến:
- 4-20mA
- HART
- Modbus
- Pulse
Đây là bộ phận quyết định độ chính xác của hệ thống đo.
4. Đường ống impulse
Ống impulse dùng để dẫn áp suất từ hai phía của Orifice Plate đến bộ DP Transmitter.
Thông thường hệ thống sẽ có:
- 1 đường áp suất cao
- 1 đường áp suất thấp
Ống impulse thường được làm bằng inox để chịu áp và chống ăn mòn.
5. Bộ hiển thị hoặc bộ điều khiển tín hiệu
Sau khi transmitter xử lý tín hiệu, dữ liệu lưu lượng sẽ được:
- Hiển thị trực tiếp trên màn hình
- Truyền về PLC
- Kết nối hệ thống SCADA
Người vận hành có thể theo dõi:
- Lưu lượng tức thời
- Tổng lưu lượng
- Áp suất
- Nhiệt độ hệ thống
Tùy theo ứng dụng thực tế, thiết bị có thể được chế tạo bằng nhiều vật liệu khác nhau như inox 304, inox 316, thép carbon hoặc hợp kim chịu nhiệt.
Nguyên lý hoạt động
Nguyên lý hoạt động của Orifice Plate Flow Meter dựa trên định luật Bernoulli.
Khi lưu chất chảy qua đường ống và đi đến vị trí tấm Orifice:
- Tiết diện dòng chảy bị thu hẹp tại lỗ tiết lưu
- Vận tốc lưu chất tăng lên
- Áp suất tại vị trí sau lỗ giảm xuống
Sự chênh lệch áp suất giữa phía trước và phía sau tấm Orifice sẽ được cảm biến chênh áp ghi nhận.
Hiệu áp suất này sẽ được bộ transmitter tính toán để xác định lưu lượng thực tế của dòng chảy.
Nguyên lý này dựa trên mối quan hệ:
Trong đó:
(Q): Lưu lượng dòng chảy
(\Delta P): Độ chênh áp trước và sau Orifice Plate
Khi lưu lượng tăng thì độ chênh áp cũng tăng theo.
Từ tín hiệu chênh áp này, bộ transmitter sẽ chuyển đổi thành tín hiệu điện như:
- 4-20mA
- Pulse
- Modbus
- HART
để truyền về PLC hoặc hệ thống điều khiển trung tâm.
Ưu điểm của Orifice Plate Flow Meter
✔️ Kết cấu đơn giản, dễ lắp đặt
✔️ Giá thành hợp lý
✔️ Độ bền cao, ít hư hỏng
✔️ Chịu được nhiệt độ và áp suất lớn
✔️ Ứng dụng đa dạng cho nhiều loại lưu chất
✔️ Phù hợp với đường ống kích thước lớn
Đây là giải pháp được sử dụng phổ biến trong các hệ thống hơi nóng, khí nén và lưu chất công nghiệp.
Nhược điểm của đồng hồ Orifice Plate
Bên cạnh những ưu điểm, thiết bị cũng có một số hạn chế như:
- Gây tổn thất áp suất trên đường ống
- Độ chính xác thấp hơn một số công nghệ hiện đại
- Cần đoạn ống thẳng để ổn định dòng chảy
- Không phù hợp với lưu chất có cặn bẩn hoặc độ nhớt cao
Ứng dụng thực tế
Đồng hồ đo lưu lượng kiểu lỗ tiết lưu được ứng dụng rộng rãi trong:
- Nhà máy nhiệt điện
- Hệ thống hơi nóng Steam
- Hệ thống khí nén
- Ngành dầu khí
- Nhà máy hóa chất
- Hệ thống nước công nghiệp
- Nhà máy thực phẩm và đồ uống
Thiết bị đặc biệt phù hợp trong môi trường nhiệt độ và áp suất cao.
Vì sao nên lựa chọn Orifice Plate Flow Meter?
Với ưu điểm về chi phí, độ bền và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, Orifice Plate Flow Meter vẫn là giải pháp đo lưu lượng được nhiều nhà máy lựa chọn hiện nay.
Việc lựa chọn đúng kích thước Orifice Plate, vật liệu chế tạo và bộ cảm biến phù hợp sẽ giúp hệ thống hoạt động chính xác và ổn định lâu dài.
Kết luận
Đồng hồ đo lưu lượng kiểu lỗ tiết lưu (Orifice Plate Flow Meter) là thiết bị đo lưu lượng công nghiệp hiệu quả, phù hợp cho nhiều hệ thống hơi, khí và chất lỏng. Đây là giải pháp kinh tế, bền bỉ và dễ bảo trì cho các nhà máy sản xuất hiện nay.
Nếu bạn cần tư vấn lựa chọn Orifice Plate phù hợp với hệ thống thực tế, hãy liên hệ với chúng tôi để được hỗ trợ kỹ thuật và báo giá nhanh chóng.
