Giải pháp đo lưu lượng hiệu quả cho đường ống lớn – tiết kiệm chi phí, dễ lắp đặt, vận hành ổn định!
Trong các hệ thống cấp nước, xử lý nước thải, nước sạch, nước công nghiệp và các hệ thống đường ống có kích thước lớn, việc sử dụng đồng hồ lưu lượng dạng mặt bích truyền thống đôi khi phát sinh chi phí đầu tư cao và yêu cầu tháo dỡ đường ống khi lắp đặt.

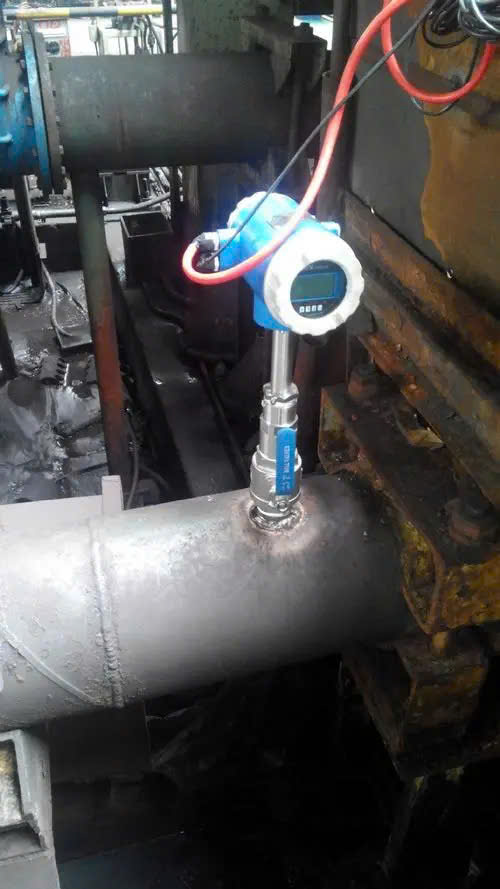

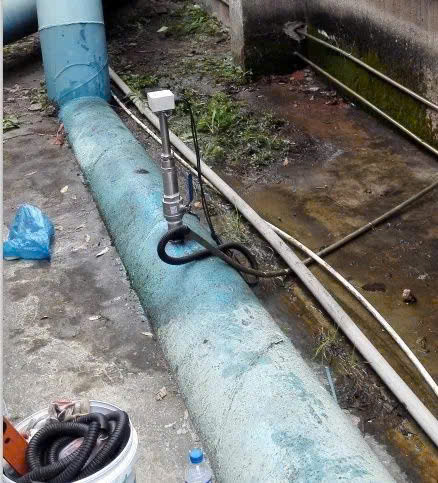

👉 Đồng hồ lưu lượng điện từ dạng cắm (Insertion Electromagnetic Flowmeter) là một giải pháp phù hợp cho những hệ thống này. Thiết bị được thiết kế để đưa trực tiếp đầu cảm biến vào bên trong đường ống thông qua một vị trí lắp đặt chuyên dụng, giúp đo lưu lượng chất lỏng mà không nhất thiết phải thay thế toàn bộ đoạn ống.
ĐỒNG HỒ LƯU LƯỢNG ĐIỆN TỪ DẠNG CẮM LÀ GÌ?
Đồng hồ lưu lượng điện từ dạng cắm là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday.
Khi chất lỏng có khả năng dẫn điện chảy qua vùng từ trường được tạo ra bởi cảm biến, chuyển động của chất lỏng sẽ tạo ra một tín hiệu điện áp. Tín hiệu này được bộ chuyển đổi xử lý và tính toán để xác định vận tốc cũng như lưu lượng thể tích của dòng chảy.
Điểm đặc biệt của dòng Insertion Electromagnetic Flowmeter là cảm biến không cần bao phủ toàn bộ tiết diện đường ống như đồng hồ điện từ dạng mặt bích. Đầu dò được đưa vào bên trong đường ống tại vị trí thích hợp để tiếp xúc với dòng chất lỏng và thu nhận tín hiệu đo.
NGUYÊN LÝ HOẠT ĐỘNG
Đồng hồ sử dụng hiện tượng cảm ứng điện từ để xác định tốc độ dòng chảy.
Khi chất lỏng dẫn điện di chuyển qua từ trường:
- Cuộn dây trong cảm biến tạo ra từ trường.
- Chất lỏng chuyển động xuyên qua từ trường sẽ tạo ra điện áp cảm ứng.
- Điện cực của cảm biến thu nhận tín hiệu điện áp này.
- Bộ chuyển đổi tín hiệu khuếch đại và xử lý tín hiệu.
- Hệ thống tính toán vận tốc dòng chảy và quy đổi thành lưu lượng.
- Kết quả được hiển thị trên màn hình hoặc truyền về hệ thống điều khiển thông qua các tín hiệu như 4–20mA, Pulse, Relay, RS485/Modbus tùy cấu hình thiết bị.
ƯU ĐIỂM CỦA ĐỒNG HỒ ĐIỆN TỪ DẠNG CẮM
1. Lắp đặt thuận tiện trên đường ống lớn
Một trong những ưu điểm nổi bật nhất của dòng Insertion là khả năng ứng dụng cho đường ống có kích thước lớn. Thay vì sử dụng đồng hồ dạng mặt bích có kích thước tương ứng với đường kính đường ống, cảm biến dạng cắm được lắp trực tiếp vào thân ống.
2. Tiết kiệm chi phí đầu tư
Đối với đường ống DN lớn, đồng hồ lưu lượng dạng mặt bích có thể có chi phí khá cao. Dòng dạng cắm giúp giảm chi phí thiết bị và có thể giảm đáng kể chi phí cải tạo đường ống.
3. Không có bộ phận chuyển động
Khác với đồng hồ dạng turbine hoặc rotor, đồng hồ điện từ không sử dụng cánh quạt hay bộ phận cơ khí quay trong dòng chảy. Vì vậy, thiết bị ít bị ảnh hưởng bởi hiện tượng mài mòn cơ khí và không tạo ra tổn thất áp suất đáng kể do cơ cấu chuyển động.
4. Đo được nhiều loại chất lỏng
Thiết bị có thể được sử dụng cho nhiều loại chất lỏng dẫn điện như:
- Nước sạch
- Nước cấp
- Nước thải
- Nước tuần hoàn
- Nước làm mát
- Nước sông, hồ
- Nước xử lý công nghiệp
- Bùn loãng
- Một số dung dịch hóa chất dẫn điện
- Chất lỏng trong hệ thống xử lý môi trường
Độ ổn định cao
Khi được lựa chọn đúng model, đúng kích thước đường ống và lắp đặt đúng kỹ thuật, đồng hồ có thể cung cấp tín hiệu đo ổn định để phục vụ giám sát và điều khiển hệ thống.
ỨNG DỤNG THỰC TẾ
1. Hệ thống cấp nước
- Insertion Electromagnetic Flowmeter thường được sử dụng để theo dõi lưu lượng trên các tuyến ống cấp nước chính, đường ống truyền tải và hệ thống phân phối nước.
2. Nhà máy xử lý nước
- Thiết bị có thể được sử dụng để kiểm soát lưu lượng nước đầu vào, nước sau xử lý, nước cấp cho các công đoạn và nước tuần hoàn.
3. Hệ thống xử lý nước thải
- Đây là một trong những ứng dụng phổ biến của đồng hồ điện từ. Thiết bị có thể đo dòng nước thải có độ dẫn điện phù hợp và được sử dụng để theo dõi lưu lượng trong các công đoạn xử lý.
4. Hệ thống làm mát công nghiệp
- Trong các nhà máy có hệ thống nước làm mát tuần hoàn, đồng hồ giúp giám sát lượng nước cấp qua từng tuyến đường ống.
5. Nhà máy sản xuất
- Có thể sử dụng để theo dõi lưu lượng nước công nghệ, nước cấp, nước tuần hoàn hoặc các loại dung dịch dẫn điện phù hợp với vật liệu cảm biến.
6. Đường ống kích thước lớn
- Đây là môi trường mà đồng hồ dạng cắm thể hiện rõ lợi thế. Với các tuyến ống lớn, việc lựa chọn Insertion Flowmeter có thể giúp giảm chi phí đầu tư so với phương án sử dụng đồng hồ dạng mặt bích có kích thước tương đương.
CÓ THỂ ỨNG DỤNG CHO ĐƯỜNG ỐNG DN LỚN
Đồng hồ điện từ dạng cắm được thiết kế đặc biệt cho các hệ thống có đường ống lớn.
Ví dụ:
- DN100
- DN150
- DN200
- DN250
- DN300
- DN400
- DN500
- DN600
- DN800
- DN1000 và lớn hơn tùy thiết kế/model.
Việc lựa chọn thiết bị không chỉ dựa vào DN đường ống mà còn cần xem xét vận tốc dòng chảy, độ dẫn điện của môi chất, vật liệu đường ống, vị trí lắp đặt và điều kiện vận hành thực tế.
NHỮNG THÔNG SỐ CẦN CUNG CẤP KHI CHỌN ĐỒNG HỒ
Để lựa chọn đúng đồng hồ lưu lượng điện từ dạng cắm, khách hàng nên cung cấp các thông tin:
- Kích thước đường ống: DN bao nhiêu?
- Môi chất cần đo: nước sạch, nước thải, hóa chất, bùn…
- Lưu lượng: lưu lượng nhỏ nhất – bình thường – lớn nhất.
- Áp suất đường ống: bao nhiêu bar?
- Nhiệt độ môi chất: bao nhiêu °C?
- Vật liệu đường ống: thép, inox, gang, nhựa…
- Độ dẫn điện của môi chất: đặc biệt quan trọng đối với đồng hồ điện từ.
- Kiểu kết nối: ren, mặt bích hoặc kết nối chuyên dụng tùy model.
- Nguồn cấp: 24VDC, 220VAC hoặc nguồn khác tùy thiết bị.
- Tín hiệu đầu ra: 4–20mA, Pulse, Relay, RS485/Modbus…
- Môi trường lắp đặt: trong nhà, ngoài trời, khu vực có độ ẩm cao…
LƯU Ý QUAN TRỌNG KHI LẮP ĐẶT
Để đồng hồ hoạt động chính xác, vị trí lắp đặt cần được lựa chọn phù hợp.
Đường ống cần đảm bảo dòng chảy ổn định và cảm biến được đặt đúng vị trí trong tiết diện dòng chảy theo hướng dẫn của nhà sản xuất.
Không nên tùy ý lắp cảm biến tại những vị trí có dòng chảy rối mạnh, gần co, van, bơm hoặc các điểm thay đổi tiết diện nếu không đáp ứng yêu cầu đoạn ống thẳng.
Đối với đường ống lớn, việc xác định chiều sâu cắm cảm biến và vị trí đầu dò là yếu tố rất quan trọng để đảm bảo tín hiệu đo chính xác.
BẢO TRÌ – KIỂM TRA
Đồng hồ điện từ dạng cắm không có nhiều chi tiết cơ khí chuyển động nên việc bảo trì tương đối đơn giản.
Tuy nhiên, trong quá trình sử dụng vẫn cần kiểm tra định kỳ:
- Nguồn cấp cho bộ chuyển đổi.
- Tình trạng dây tín hiệu.
- Đầu nối và hộp đấu dây.
- Tình trạng điện cực cảm biến.
- Tình trạng gioăng và vị trí lắp đặt.
- Kiểm tra tín hiệu 4–20mA/Pulse/RS485.
- Kiểm tra thông số cài đặt.
- Kiểm tra tình trạng tiếp địa.
- Kiểm tra độ ổn định của giá trị lưu lượng.
Nếu đồng hồ xuất hiện tình trạng lưu lượng về 0 dù vẫn có dòng chảy, tín hiệu lúc có lúc không, giá trị dao động bất thường hoặc màn hình không hiển thị, cần kiểm tra lần lượt nguồn cấp, dây tín hiệu, tiếp địa, cảm biến và các thông số cài đặt.
GIẢI PHÁP PHÙ HỢP CHO HỆ THỐNG ĐƯỜNG ỐNG LỚN
Nếu doanh nghiệp đang cần đo lưu lượng cho đường ống DN lớn nhưng muốn tối ưu chi phí đầu tư, hạn chế việc tháo dỡ đường ống và vẫn đảm bảo khả năng truyền tín hiệu về hệ thống điều khiển, đồng hồ lưu lượng điện từ dạng cắm là một lựa chọn đáng cân nhắc.
Thiết bị phù hợp cho nhiều hệ thống cấp nước – xử lý nước – xử lý nước thải – nước công nghiệp – nước tuần hoàn – môi trường và các ứng dụng chất lỏng dẫn điện.
📞 Cần tư vấn chọn đồng hồ lưu lượng điện từ dạng cắm?
Chỉ cần cung cấp:
- DN đường ống
- Môi chất cần đo
- Lưu lượng Min/Normal/Max
- Áp suất
- Nhiệt độ
- Nguồn cấp
- Tín hiệu đầu ra mong muốn
- Hình ảnh vị trí lắp đặt nếu có
Chúng tôi sẽ hỗ trợ tư vấn model, kích thước cảm biến, phương án lắp đặt và cấu hình tín hiệu phù hợp với hệ thống thực tế.
