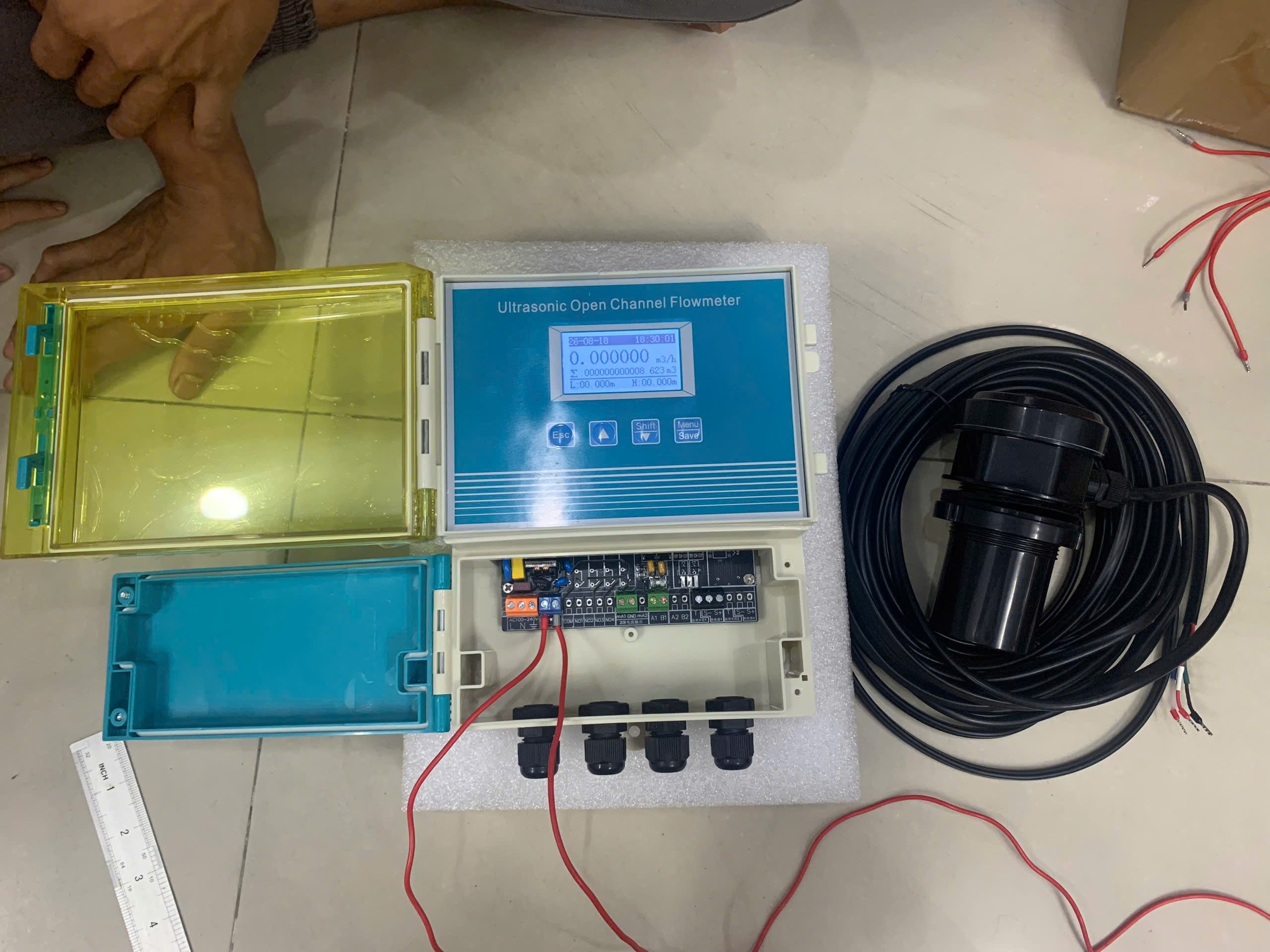

Đồng hồ lưu lượng kênh hở là gì?
Đồng hồ lưu lượng kênh hở là thiết bị chuyên dùng để đo lưu lượng chất lỏng chảy trong các hệ thống không có áp suất kín như kênh dẫn nước, mương hở, cống thoát nước, đập tràn và hệ thống xử lý nước thải.
Thiết bị thường sử dụng cảm biến siêu âm hoặc radar để xác định mực nước trong kênh. Dựa trên hình dạng, kích thước kênh và đặc tính dòng chảy, bộ xử lý sẽ tính toán và chuyển đổi thành lưu lượng tức thời, tổng lưu lượng và các thông số cần thiết.
Đây là giải pháp phù hợp cho những hệ thống mà việc lắp đặt đồng hồ lưu lượng dạng đường ống thông thường không khả thi.
Ưu điểm của đồng hồ lưu lượng kênh hở
Đồng hồ lưu lượng kênh hở có nhiều ưu điểm nổi bật:
- Đo lưu lượng không cần cắt hoặc thay đổi đường ống.
- Không tiếp xúc trực tiếp với nước đối với loại cảm biến siêu âm.
- Không có bộ phận chuyển động nên hạn chế hao mòn.
- Phù hợp với nước sạch, nước thải và nhiều loại chất lỏng khác.
- Có thể đo lưu lượng liên tục trong thời gian dài.
- Hiển thị lưu lượng tức thời, tổng lưu lượng và mực nước.
- Có khả năng xuất tín hiệu 4-20mA, relay hoặc các giao tiếp truyền thông tùy cấu hình.
- Lắp đặt phù hợp cho nhiều loại kênh, mương và đập tràn.
- Giảm chi phí bảo trì so với một số phương pháp đo cơ học.
Nguyên lý hoạt động

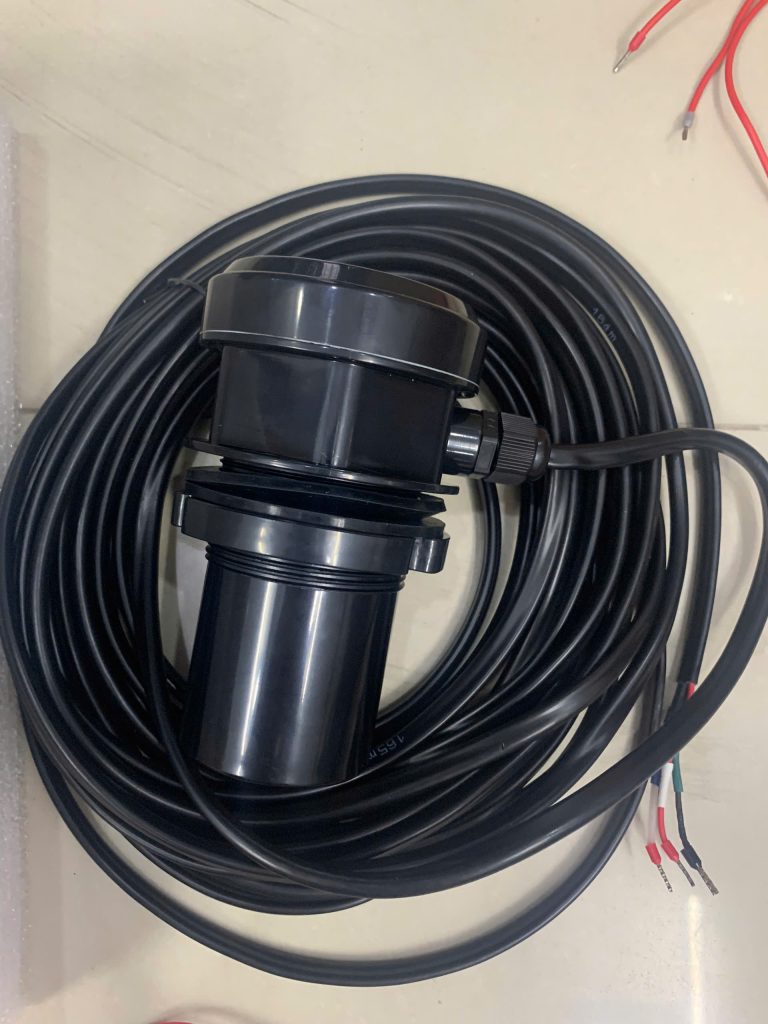

Đối với dòng đồng hồ lưu lượng kênh hở sử dụng cảm biến siêu âm, cảm biến được lắp phía trên bề mặt dòng chảy.
Cảm biến phát sóng siêu âm xuống bề mặt nước và nhận tín hiệu phản hồi. Thời gian truyền và nhận tín hiệu được sử dụng để xác định khoảng cách từ cảm biến đến mặt nước.
Từ giá trị mực nước đo được, bộ xử lý kết hợp với thông tin về hình dạng và kích thước kênh để tính toán diện tích mặt cắt dòng chảy. Sau đó, thiết bị xác định vận tốc hoặc áp dụng đặc tính thủy lực của kênh để tính ra lưu lượng.
Kết quả có thể được hiển thị trực tiếp trên màn hình hoặc truyền về PLC, SCADA và hệ thống giám sát trung tâm.
Ứng dụng của đồng hồ lưu lượng kênh hở
Thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực:
Đo lưu lượng nước thải
Ứng dụng phổ biến tại đầu vào, đầu ra của hệ thống xử lý nước thải, nhà máy sản xuất, khu công nghiệp và trạm xử lý nước thải tập trung.
Đo lưu lượng nước trong kênh mương
Dùng để giám sát lượng nước trong các hệ thống thủy lợi, kênh tưới tiêu, mương dẫn nước và hệ thống cấp nước.
Đo lưu lượng tại đập tràn
Có thể kết hợp với các dạng đập tràn như V-notch, đập tràn chữ nhật hoặc các cấu trúc đo lưu lượng chuyên dụng để xác định lưu lượng dòng chảy.
Giám sát hệ thống thoát nước
Theo dõi lượng nước chảy qua các tuyến mương, cống hở và hệ thống thoát nước của nhà máy hoặc khu công nghiệp.
Quản lý và giám sát tài nguyên nước
Dữ liệu lưu lượng giúp doanh nghiệp và đơn vị vận hành theo dõi lượng nước sử dụng, lượng nước xả và phục vụ công tác quản lý hệ thống.
Các yếu tố cần xác định khi lựa chọn
Để lựa chọn đúng đồng hồ lưu lượng kênh hở, cần cung cấp một số thông tin kỹ thuật:
- Chiều rộng và hình dạng của kênh.
- Chiều cao hoặc chiều sâu kênh.
- Mực nước thấp nhất và cao nhất.
- Lưu lượng nhỏ nhất, bình thường và lớn nhất.
- Loại chất lỏng cần đo.
- Nhiệt độ môi trường và nhiệt độ chất lỏng.
- Vị trí lắp đặt cảm biến.
- Khoảng cách từ cảm biến đến mặt nước.
- Yêu cầu tín hiệu đầu ra.
- Nguồn điện cấp cho thiết bị.
- Yêu cầu kết nối PLC, SCADA hoặc hệ thống điều khiển.
Việc cung cấp đầy đủ các thông tin trên giúp lựa chọn thiết bị có dải đo phù hợp và đảm bảo độ ổn định trong quá trình vận hành.
Đồng hồ lưu lượng kênh hở cho nước thải
Trong các hệ thống xử lý nước thải, môi trường đo thường chứa cặn, bùn, chất rắn lơ lửng và các tạp chất. Vì vậy, phương pháp đo không tiếp xúc bằng cảm biến siêu âm là một lựa chọn đáng cân nhắc.
Cảm biến được đặt phía trên dòng nước, hạn chế tiếp xúc trực tiếp với môi trường có tính ăn mòn hoặc nhiều tạp chất. Điều này giúp giảm nguy cơ bám bẩn và giảm công việc bảo trì trong quá trình sử dụng.
Lắp đặt đồng hồ lưu lượng kênh hở
Vị trí lắp đặt có ảnh hưởng lớn đến độ chính xác của phép đo. Cảm biến nên được bố trí tại vị trí dòng chảy tương đối ổn định, hạn chế xoáy nước, bọt khí và nhiễu bề mặt.
Cần đảm bảo khoảng cách từ cảm biến đến mặt nước nằm trong phạm vi đo cho phép. Đồng thời, hình dạng và kích thước thực tế của kênh phải được cài đặt chính xác vào bộ điều khiển.
Đối với hệ thống yêu cầu độ chính xác cao, nên khảo sát thực tế trước khi lựa chọn thiết bị và phương án lắp đặt.
Tín hiệu và kết nối
Tùy theo model, đồng hồ lưu lượng kênh hở có thể hỗ trợ các dạng tín hiệu như:
- 4-20mA.
- Relay.
- Pulse.
- RS485/Modbus RTU.
- Kết nối PLC.
- Kết nối hệ thống SCADA.
- Hiển thị trực tiếp trên màn hình.
Nhờ đó, dữ liệu đo có thể được sử dụng để giám sát, lưu trữ và điều khiển hệ thống tự động.
Vì sao nên sử dụng đồng hồ lưu lượng kênh hở?
So với phương pháp đo thủ công, thiết bị giúp tự động hóa quá trình giám sát lưu lượng và cung cấp dữ liệu liên tục. Người vận hành có thể theo dõi lưu lượng theo thời gian thực, kiểm soát lượng nước sử dụng hoặc lượng nước xả ra khỏi hệ thống.
Đặc biệt, đối với các nhà máy và hệ thống xử lý nước thải, việc đo lưu lượng chính xác giúp nâng cao hiệu quả quản lý vận hành và hỗ trợ theo dõi dữ liệu xả thải.
Đơn vị cung cấp đồng hồ lưu lượng kênh hở
Chúng tôi cung cấp các giải pháp đồng hồ lưu lượng kênh hở, cảm biến đo mức siêu âm và thiết bị đo lưu lượng cho nhiều loại kênh, mương và hệ thống xử lý nước.
Sản phẩm có thể được tư vấn theo từng điều kiện thực tế như kích thước kênh, lưu lượng, mực nước, môi trường chất lỏng và yêu cầu tín hiệu đầu ra.
Quý khách có nhu cầu báo giá đồng hồ lưu lượng kênh hở, lựa chọn model hoặc cần tư vấn phương án lắp đặt, vui lòng cung cấp kích thước kênh, lưu lượng cần đo và hình ảnh vị trí lắp đặt để được tư vấn thiết bị phù hợp.
