Đồng hồ lưu lượng oval gear là gì?
Đồng hồ lưu lượng Oval Gear (oval gear flow meter) là thiết bị dùng để đo lưu lượng chất lỏng bằng cơ chế bánh răng hình oval quay bên trong buồng đo. Đây là loại lưu lượng kế thể tích (positive displacement flow meter), đo trực tiếp thể tích chất lỏng đi qua nên có độ chính xác cao.
Nguyên lý hoạt động
Bên trong đồng hồ có 2 bánh răng hình oval ăn khớp với nhau. Khi chất lỏng chảy qua:
- Áp lực dòng chảy làm hai bánh răng quay.
- Mỗi vòng quay tương ứng với một thể tích chất lỏng cố định
Cảm biến sẽ đếm số vòng quay để tính:
- Lưu lượng tức thời
- Lổng lưu lượng tích lũy.
Ưu điểm
- Độ chính xác cao (thường ±0.2% đến ±0.5%)
- Đo tốt với: chất lỏng nhớt, dầu, hóa chất, keo, nhiên liệu
- Hoạt động ổn định ở lưu lượng thấp
- Không cần đoạn ống thẳng dài như nhiều loại lưu lượng kế khác
Nhược điểm
- Không phù hợp với chất lỏng có nhiều cặn hoặc hạt rắn
- Bánh răng cơ khí có thể mài mòn theo thời gian
- Giá thường cao hơn flow meter cơ bản
Ứng dụng phổ biến
- Dầu DO, FO, diesel
- Dầu thủy lực, dầu bôi trơn
- Hóa chất
- Sơn, mực in
- Thực phẩm dạng lỏng nhớt
- Hệ thống chiết rót định lượng
Cấu tạo chi tiết của đồng hồ Oval Gear
| Bộ phận | Chức năng | Mô tả dễ hiểu |
|---|---|---|
| Thân đồng hồ | Chứa toàn bộ cơ cấu bên trong | Giống “vỏ máy”, chịu áp lực và nhiệt độ |
| Buồng đo | Nơi chất lỏng đi qua | Khoang kín giúp đo chính xác |
| 2 bánh răng oval | Đo thể tích chất lỏng | Khi chất lỏng chảy qua, bánh răng quay |
| Trục & ổ đỡ | Giữ bánh răng quay ổn định | Giảm ma sát và chống rung |
| Cảm biến (sensor) | Đếm số vòng quay | Chuyển chuyển động thành tín hiệu |
| Bộ hiển thị | Hiển thị lưu lượng | Có thể là cơ hoặc điện tử |
| Phớt làm kín | Chống rò rỉ | Giữ chất lỏng không thoát ra ngoài |
Thông tin kỹ thuật về đồng hồ Oval Gear
| Nội dung | Thông tin |
|---|---|
| Tên tiếng Anh | Oval Gear Flow Meter |
| Nhóm thiết bị | Positive Displacement Flow Meter (đồng hồ đo thể tích) |
| Nguyên lý đo | Đếm thể tích bằng bánh răng oval |
| Độ chính xác phổ biến | ±0.2% đến ±0.5% |
| Kiểu hiển thị | Cơ hoặc điện tử |
| Tín hiệu output | Pulse, 4–20mA, Modbus RS485 |
| Kích thước phổ biến | DN10 đến DN200 |
| Áp suất làm việc | Tùy model, thường 10–40 bar |
| Nhiệt độ làm việc | Khoảng -20°C đến 200°C |
| Môi chất phù hợp | Dầu, hóa chất, nhiên liệu, chất lỏng nhớt |
| Môi chất không phù hợp | Chất lỏng có nhiều cặn hoặc hạt rắn |
Phân loại đồng hồ Oval Gear
1. Đồng hồ Oval Gear cơ
- Hiển thị bằng mặt số cơ học.
- Không cần nguồn điện.
- Cấu tạo đơn giản, dễ sử dụng.
- Thường dùng cho: dầu diesel, dầu nhớt, hệ thống cấp phát nhiên liệu.
Ưu điểm: giá thành thấp, hoạt động ổn định, không phụ thuộc điện.
Nhược điểm: không xuất tín hiệu về PLC, khó tích hợp tự động hóa.
2. Đồng hồ Oval Gear điện tử
- Có màn hình LCD/LED hiển thị lưu lượng.
- Dùng sensor để đếm xung điện tử.
- Có thể xuất: Pulse, 4–20mA, Modbus RS485.
Ưu điểm: độ chính xác cao, dễ kết nối hệ thống điều khiển, theo dõi lưu lượng từ xa.
Nhược điểm: cần nguồn điện hoặc pin, giá cao hơn loại cơ.
3. Đồng hồ Oval Gear mini
- Kích thước nhỏ.
- Dùng cho lưu lượng rất thấp.
- Thường dùng cho: phòng thí nghiệm, máy chiết rót nhỏ, hóa chất định lượng.
Ưu điểm: đo chính xác lưu lượng nhỏ, thiết kế gọn nhẹ.

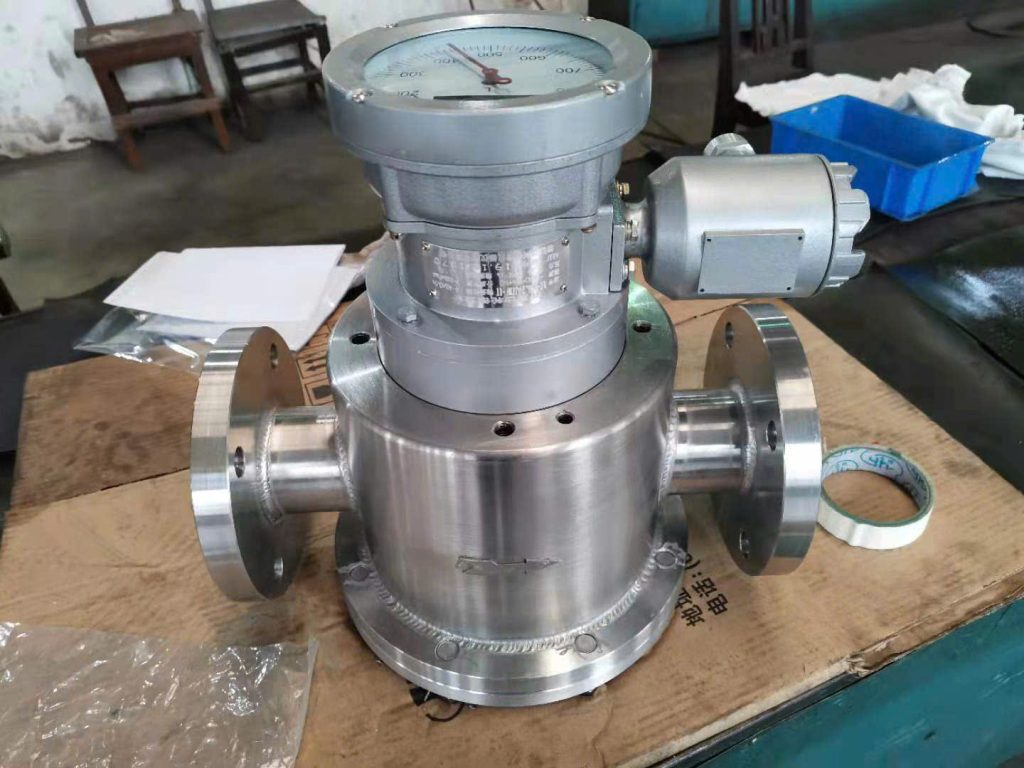

4. Đồng hồ Oval Gear inox
- Thân và bánh răng bằng inox 304 hoặc 316.
- Chống ăn mòn tốt.
- Thường dùng cho: thực phẩm, dược phẩm, hóa chất.
Ưu điểm: chịu hóa chất tốt, đảm bảo vệ sinh, chống gỉ sét.

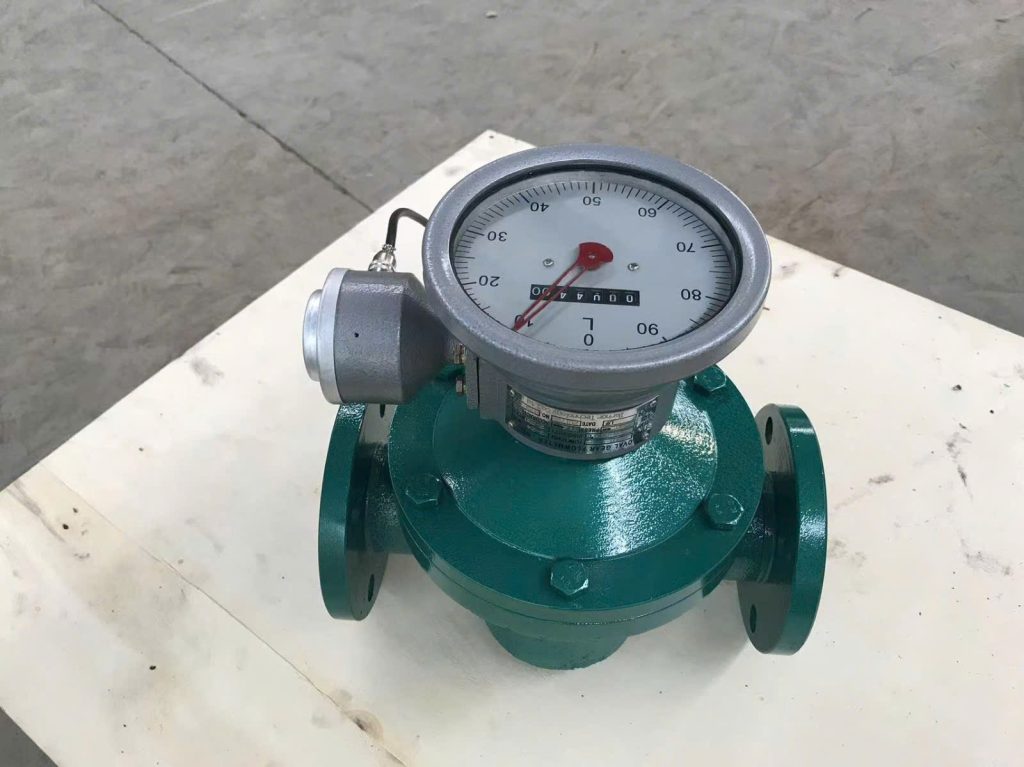

5. Đồng hồ Oval Gear nhôm/gang
- Thân bằng nhôm hoặc gang.
- Phổ biến trong công nghiệp dầu.
- Thường dùng cho: dầu DO, diesel, dầu bôi trơn.
Ưu điểm: giá hợp lý, độ bền cao.
6. Đồng hồ Oval Gear chống cháy nổ
- Thiết kế an toàn cho khu vực dễ cháy nổ.
- Sensor và bộ điện tử đạt chuẩn Ex.
- Thường dùng cho: xăng dầu, hóa chất dễ cháy, kho nhiên liệu.
Ưu điểm: an toàn cao, đáp ứng tiêu chuẩn công nghiệp.
7. Đồng hồ Oval Gear áp suất cao
- Thiết kế chịu áp lực lớn.
- Vật liệu cơ khí cứng và bền hơn.
- Ứng dụng: hệ thống thủy lực, dầu áp cao, công nghiệp nặng.
8. Đồng hồ Oval Gear nhiệt độ cao
- Dùng seal và sensor chịu nhiệt.
- Có thể hoạt động với dầu nóng.
- Ứng dụng: dầu truyền nhiệt, asphalt, hóa chất nhiệt độ cao.
9. Đồng hồ Oval Gear có preset định lượng
- Có chức năng cài đặt số lít cần cấp.
- Tự động dừng khi đạt lưu lượng cài đặt.
- Thường dùng cho: chiết rót, cấp phát nhiên liệu, pha chế hóa chất.
Ưu điểm: định lượng chính xác, giảm thao tác thủ công.
Cách lựa chọn đồng hồ Oval Gear
Khi chọn đồng hồ Oval Gear, điều quan trọng nhất là: Chọn đúng theo lưu lượng thực tế, không phải chỉ theo kích thước đường ống. Nhiều người chọn theo DN ống nên đồng hồ: đo sai, áp tụt nhiều, hoặc nhanh hỏng.
Các thông số cần biết trước khi chọn
| Thông số | Ý nghĩa | Ví dụ |
|---|---|---|
| Lưu lượng min | Lưu lượng nhỏ nhất | 20 L/h |
| Lưu lượng max | Lưu lượng lớn nhất | 200 L/h |
| Độ nhớt | Chất lỏng loãng hay đặc | Dầu nhớt |
| Áp suất | Áp lực đường ống | 10 bar |
| Nhiệt độ | Nhiệt độ chất lỏng | 80°C |
| Kích thước ống | DN đường ống hiện tại | DN25 |
Nên chọn lưu lượng làm việc nằm giữa dải đo sẽ giúp đồng hồ đo chính xác hơn, bền hơn, ít tụt áp hơn.
Chọn vật liệu phù hợp
| Môi chất | Vật liệu nên dùng |
|---|---|
| Dầu | Nhôm / inox |
| Hóa chất | Inox 316 + PTFE |
| Thực phẩm | Inox 316 |
| Dung môi | Seal Viton/PTFE |
Chọn kiểu tín hiệu
| Nhu cầu | Chọn loại |
|---|---|
| Chỉ xem tại chỗ | Đồng hồ cơ |
| Kết nối PLC | Pulse / 4-20mA |
| Hệ thống tự động | Modbus RS485 |
Mẹo thực tế khi chọn và sử dụng đồng hồ Oval Gear
- Chọn theo lưu lượng thực tế, không chọn chỉ theo size ống.
- Lưu lượng làm việc nên nằm khoảng 30–70% dải đo của đồng hồ.
- Không chọn đồng hồ quá lớn vì: lưu lượng nhỏ sẽ đo không chính xác, bánh răng quay yếu.
- Không chọn quá nhỏ vì: gây tụt áp, làm bơm hoạt động nặng hơn.
- Với chất lỏng nhớt (dầu, syrup, keo): Oval Gear đo rất tốt, độ chính xác thường cao hơn.
- Với chất lỏng quá loãng: nên chọn model chuyên dụng, hoặc chọn size nhỏ hơn để tăng độ chính xác.
- Luôn lắp lọc Y-strainer trước đồng hồ để tránh: cặn, mạt kim loại làm kẹt bánh răng.
- Không để đồng hồ chạy khô vì: bánh răng và bạc đạn cần chất lỏng để bôi trơn.
- Nếu dùng cho hóa chất: ưu tiên inox 316, seal PTFE hoặc Viton.
- Nếu cần kết nối PLC hoặc hệ thống tự động: chọn loại có tín hiệu pulse, 4–20mA hoặc Modbus.
- Với hệ thống chiết rót: nên chọn đồng hồ có độ phân giải xung cao.
- Sau khi lắp: nên chạy thử và hiệu chuẩn thực tế để đạt độ chính xác tốt nhất.
- Nên lắp theo đúng chiều mũi tên dòng chảy trên thân đồng hồ.
- Hạn chế rung động mạnh trên đường ống vì có thể ảnh hưởng độ chính xác.
- Nếu chất lỏng có nhiệt độ cao: kiểm tra giới hạn nhiệt của seal và sensor trước khi chọn.
Só sánh đồng hồ lưu lượng oval gear và Coriolis
| Tiêu chí | Oval Gear Flow Meter | Coriolis Flow Meter |
|---|---|---|
| Nguyên lý hoạt động | Bánh răng oval quay để đo thể tích | Đo lực Coriolis khi chất lỏng đi qua ống rung |
| Kiểu đo | Đo thể tích | Đo khối lượng trực tiếp |
| Độ chính xác | Cao (±0.2% đến ±0.5%) | Rất cao (±0.1% hoặc tốt hơn) |
| Đo chất lỏng nhớt | Rất tốt | Rất tốt |
| Đo lưu lượng thấp | Tốt | Rất tốt |
| Đo khí | Thường không phù hợp | Có thể đo tốt |
| Ảnh hưởng bởi độ nhớt | Có nhưng ít | Hầu như không |
| Ảnh hưởng bởi nhiệt độ/áp suất | Có ảnh hưởng nhẹ | Ảnh hưởng rất ít |
| Có bộ phận cơ khí | Có bánh răng quay | Không có bộ phận quay |
| Khả năng mài mòn | Có theo thời gian | Rất thấp |
| Chất lỏng có cặn | Không phù hợp | Tốt hơn Oval Gear |
| Tổn thất áp suất | Trung bình | Trung bình–cao |
| Bảo trì | Cần kiểm tra cơ khí định kỳ | Ít bảo trì |
| Giá thành | Trung bình | Cao |
| Kích thước phổ biến | Nhỏ đến trung bình | Trung bình đến lớn |
| Cần nguồn điện | Không bắt buộc (loại cơ) | Bắt buộc |
| Đo mật độ | Không | Có |
| Đo nhiệt độ | Không | Có thể tích hợp |
| Ứng dụng phổ biến | Dầu, nhiên liệu, hóa chất nhớt | Hóa chất, thực phẩm, dầu khí, định lượng chính xác cao |
Khi nào nên chọn Oval Gear?
| Trường hợp | Lý do |
|---|---|
| Đo dầu nhớt | Độ chính xác cao |
| Hệ thống chiết rót | Đo ổn định ở lưu lượng nhỏ |
| Muốn chi phí hợp lý | Giá thấp hơn Coriolis |
| Không cần đo khối lượng | Chỉ cần đo thể tích |
Khi nào nên chọn Coriolis?
| Trường hợp | Lý do |
|---|---|
| Cần độ chính xác cực cao | Sai số rất thấp |
| Cần đo khối lượng trực tiếp | Không cần quy đổi |
| Đo nhiều loại chất lỏng khác nhau | Ít bị ảnh hưởng tính chất lưu chất |
| Hệ thống tự động hóa cao | Tích hợp nhiều tín hiệu |
| Cần đo thêm mật độ/nhiệt độ | Coriolis hỗ trợ tốt |
=> Oval Gear:
- Chính xác cao
- Tốt cho dầu nhớt
- Giá hợp lý
- Có cơ khí quay
=> Coriolis:
- Giá cao
- Chính xác rất cao
- Đo khối lượng trực tiếp
- Đa năng hơn
Nếu bạn đang cần lựa chọn đồng hồ lưu lượng Oval Gear phù hợp cho hệ thống dầu, hóa chất, thực phẩm hoặc chiết rót định lượng, hãy liên hệ để được tư vấn chi tiết theo đúng nhu cầu sử dụng thực tế.
