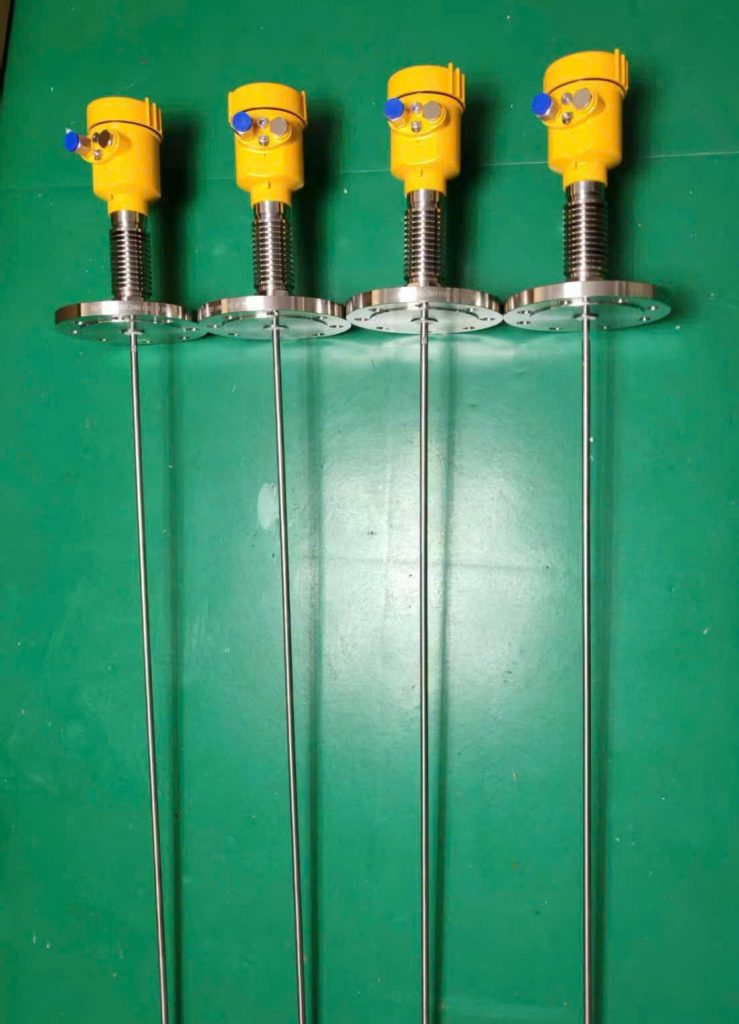

Máy đo mức bằng radar là gì?
Máy đo mức bằng radar là thiết bị sử dụng sóng điện từ tần số cao để đo khoảng cách từ cảm biến đến bề mặt vật liệu bên trong bồn chứa. Từ khoảng cách đo được, thiết bị sẽ tính toán và hiển thị chính xác mức chất lỏng hoặc chất rắn trong bồn.
Công nghệ radar hiện nay được ứng dụng rộng rãi trong các ngành xử lý nước thải, cấp nước, hóa chất, thực phẩm, xi măng, dầu khí và nhiều lĩnh vực công nghiệp khác nhờ khả năng đo không tiếp xúc, độ chính xác cao và hoạt động ổn định trong môi trường khắc nghiệt.
Nguyên lý hoạt động
Máy đo mức radar phát ra sóng radar từ anten hướng xuống bề mặt vật liệu. Khi sóng gặp bề mặt chất lỏng hoặc chất rắn, tín hiệu sẽ phản xạ trở lại cảm biến. Thiết bị sẽ tính thời gian truyền và nhận tín hiệu để xác định khoảng cách, từ đó tính toán mức thực tế trong bồn chứa.
Ưu điểm của phương pháp này là không bị ảnh hưởng bởi nhiệt độ, áp suất, hơi nước hay bụi bẩn như nhiều công nghệ đo mức khác.
Ưu điểm nổi bật của máy đo mức bằng radar
Độ chính xác cao
- Thiết bị có khả năng đo với sai số rất thấp, đáp ứng yêu cầu kiểm soát mức trong các quy trình sản xuất hiện đại.
Đo không tiếp xúc
- Không tiếp xúc trực tiếp với môi chất nên hạn chế ăn mòn, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.
Hoạt động ổn định
- Làm việc hiệu quả trong môi trường có hơi nước, bọt khí, nhiệt độ cao hoặc áp suất lớn.
Dễ dàng tích hợp hệ thống
- Hỗ trợ các tín hiệu ngõ ra tiêu chuẩn như 4-20mA, HART, Modbus, giúp kết nối với PLC, SCADA và các hệ thống tự động hóa.
Phạm vi ứng dụng rộng
- Đo được nước sạch, nước thải, hóa chất, dầu, dung môi, bùn, hạt nhựa, xi măng và nhiều loại vật liệu khác.
Ứng dụng của máy đo mức radar
- Hệ thống xử lý nước và nước thải.
- Bồn chứa hóa chất, axit, kiềm.
- Nhà máy thực phẩm và đồ uống.
- Nhà máy sản xuất xi măng và vật liệu xây dựng.
- Kho chứa nhiên liệu, dầu diesel, xăng dầu.
- Hệ thống cấp nước sinh hoạt và công nghiệp.
- Bồn chứa nguyên liệu trong các dây chuyền sản xuất tự động.
Lưu ý khi lựa chọn máy đo mức radar
Để lựa chọn thiết bị phù hợp, cần xác định các thông số sau:
1. Chiều cao bồn chứa.
- Bồn nước cao 5 mét → nên chọn radar có dải đo tối thiểu từ 6–8 mét.
- Bồn hóa chất cao 10 mét → nên chọn radar có dải đo từ 15–20 mét.
- Bể nước thải sâu 8 mét → nên chọn radar có dải đo tối thiểu 10 mét để đảm bảo tín hiệu ổn định.
2. Loại môi chất cần đo.
- Chất lỏng
- Nước sạch
- Nước thải
- Nước biển
- Dầu diesel, dầu FO
- Xăng
- Hóa chất (axit, bazơ)
- Dung môi
3. Nhiệt độ và áp suất làm việc.
- Bể nước sạch: 0 – 50°C
- Nước thải: 0 – 80°C
- Hóa chất nóng: 80 – 200°C
- Hơi nóng hoặc quy trình đặc biệt: trên 200°C
4. Kích thước và kiểu kết nối lắp đặt.
- DN50, DN80, DN100, DN150…
- Chuẩn JIS, DIN, ANSI
- Phù hợp với bồn công nghiệp, bồn áp lực và bồn có kích thước lớn.
5. Tín hiệu đầu ra yêu cầu.
1. Tín hiệu Analog 4-20mA
- Tiêu chuẩn phổ biến nhất trong công nghiệp.
- Tương ứng mức đo từ 0% đến 100%.
- Truyền tín hiệu ổn định trên khoảng cách xa.
- Dễ dàng kết nối với PLC và bộ điều khiển.
2. Tín hiệu HART
- Kết hợp với tín hiệu 4-20mA.
- Cho phép cài đặt, cấu hình và chẩn đoán thiết bị từ xa.
- Thường được sử dụng trong các nhà máy tự động hóa hiện đại.
3. Giao tiếp Modbus RTU / RS485
- Truyền dữ liệu số với độ chính xác cao.
- Có thể kết nối nhiều thiết bị trên cùng một đường truyền.
- Phù hợp với hệ thống giám sát tập trung.
4. Giao tiếp Profibus / Profinet
- Sử dụng trong các hệ thống tự động hóa lớn.
- Thường gặp trong các nhà máy sử dụng PLC Siemens.
- Tốc độ truyền dữ liệu nhanh và ổn định.
5. Relay (Tiếp điểm đóng/ngắt)
- Dùng cho chức năng cảnh báo mức cao hoặc mức thấp.
- Điều khiển bơm, còi báo động hoặc van điện từ.
6. Điều kiện môi trường thực tế.
1. Độ ẩm môi trường
- Khu vực ngoài trời thường có độ ẩm cao.
- Cần lựa chọn thiết bị có cấp bảo vệ chống nước và chống bụi phù hợp như IP66, IP67 hoặc IP68.
2. Nhiệt độ môi trường
- Nhiệt độ xung quanh có thể ảnh hưởng đến thiết bị điện tử.
- Đối với môi trường nhiệt độ cao, nên chọn cảm biến có khả năng chịu nhiệt tốt.
3. Bụi và hơi hóa chất
- Nhà máy xi măng, thức ăn chăn nuôi, hóa chất thường có lượng bụi lớn hoặc hơi ăn mòn.
- Cần sử dụng radar có vỏ bảo vệ và vật liệu chống ăn mòn phù hợp.
4. Rung động cơ học
- Các vị trí gần máy bơm, động cơ hoặc thiết bị quay có thể tạo rung động liên tục.
- Nên chọn thiết bị có kết cấu chắc chắn và phương án lắp đặt phù hợp.
5. Lắp đặt trong nhà hay ngoài trời
- Ngoài trời cần xem xét khả năng chống mưa, nắng và tia UV.
- Có thể bổ sung mái che bảo vệ nếu môi trường quá khắc nghiệt.
6. Khu vực dễ cháy nổ
- Một số nhà máy hóa chất, dầu khí hoặc kho nhiên liệu yêu cầu thiết bị đạt tiêu chuẩn chống cháy nổ (Ex).
- Cần xác định rõ cấp độ an toàn trước khi lựa chọn thiết bị.
Việc lựa chọn đúng thiết bị sẽ giúp đảm bảo độ chính xác, độ bền và hiệu quả vận hành lâu dài.
Kết luận
Máy đo mức bằng radar là giải pháp đo mức hiện đại với độ chính xác cao, hoạt động ổn định và ít bảo trì. Đây là lựa chọn lý tưởng cho các hệ thống bồn chứa trong công nghiệp, đặc biệt là các ứng dụng nước thải, hóa chất và sản xuất tự động hóa. Nếu bạn đang tìm kiếm một giải pháp đo mức đáng tin cậy, máy đo mức radar chính là sự đầu tư hiệu quả và bền vững cho doanh nghiệp.
